INTRODUCCIÓNDiseño , construcción : Angel L. Vicente (avf111@terra.es)

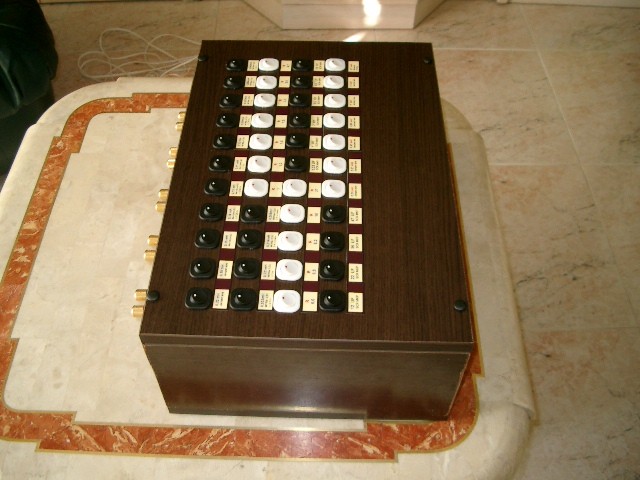

Este proyecto ha tenido por objetivo la construcción de un módulo capaz de obtener el diseño instantáneo de un filtro pasivo.
Indicado para 2 vías y/o una tercera vía sub-grave salida en paralelo

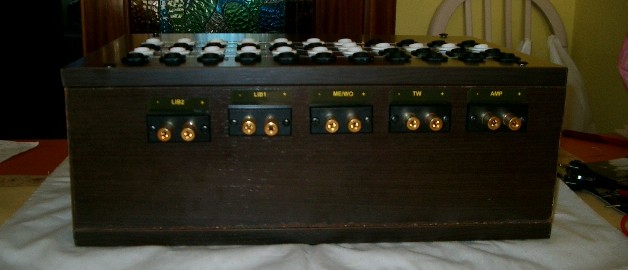

2 entradas y 5 salidas (7 en el caso de tres vías indirectas)

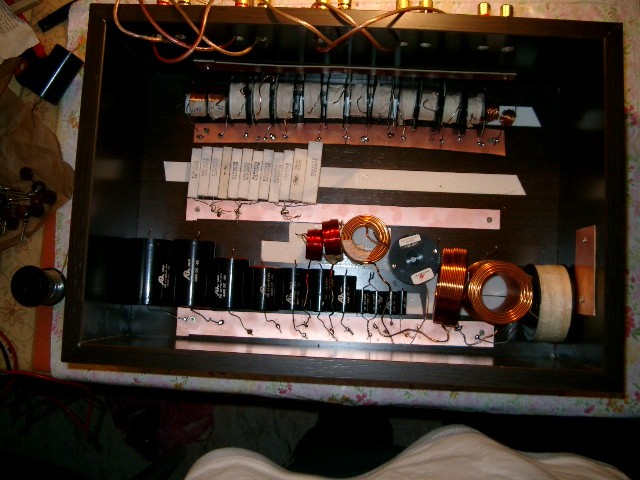

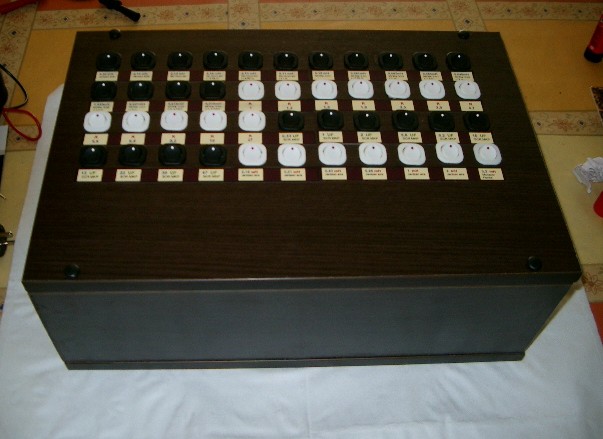

MATERIAL 44 interruptores 15 Bobinas de escasa inductancia 12 Resistencias 10 Condensadores 7 Bobinas de mayor inductancia para la vía medio/grave 2 Entradas de amplificador 8 Salidas (5 operativas) Peso: 19 Kilos Medidas : 44 x 29 '5 x 16' 5 cm.

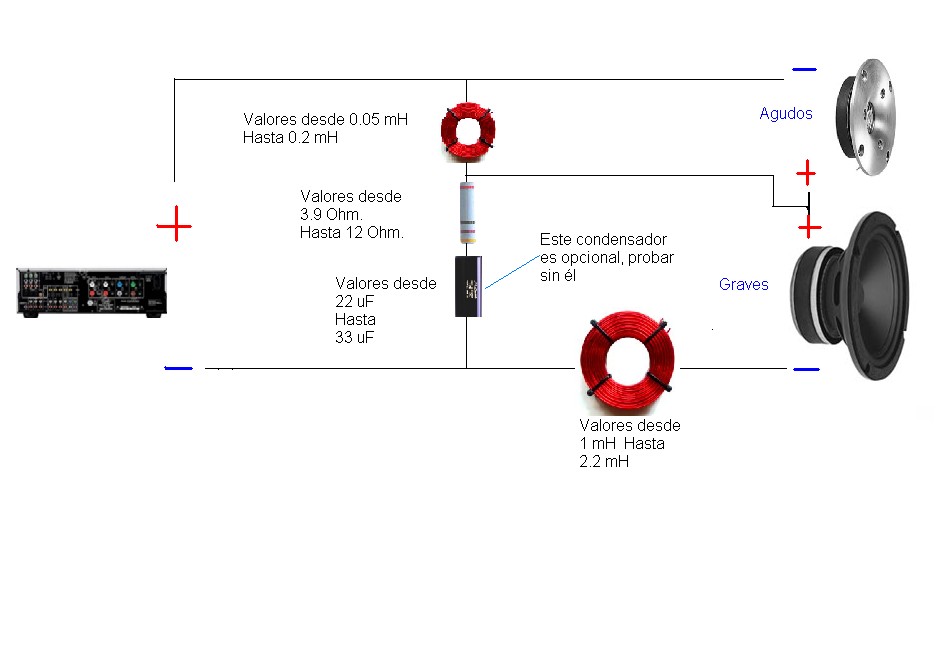

La estructura del filtro está basada en el filtro serie investigado por http://www.acoustic-reality.com/ar-sxo.htm

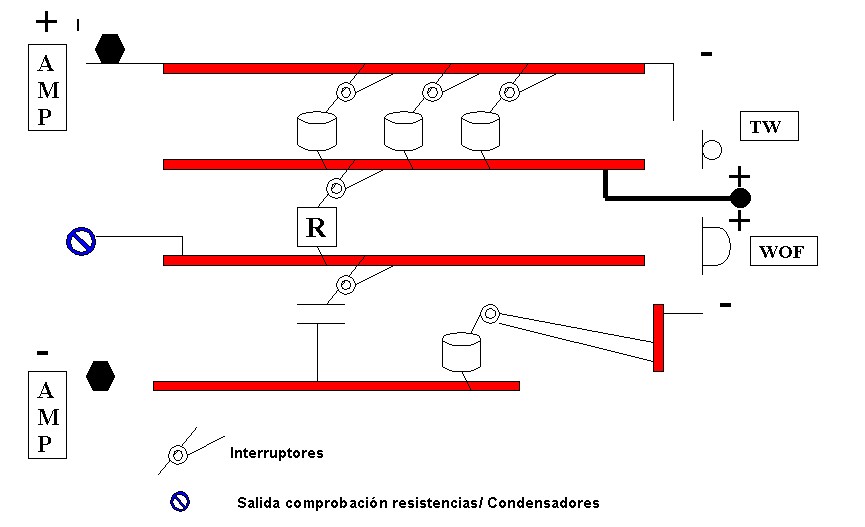

Estructura de la placa :
A mi entender es una utilísima herramienta para obtener un filtro pasivo prácticamente de inmediato y ver si este tipo de filtro le viene bien a nuestro proyecto de pantallas acústicas
Podemos probar/comparar con otros filtros de pantallas acústicas hum o comerciales en busca de obtener una mejoría
Gran cantidad de combinaciones instantáneas
Es fácil deducir que en el futuro podamos desarrollar otros módulos para la obtención de filtros con diferentes estructuras.
Fácilmente transportable
Ni que decir tiene que está a disposición de todos los amigos aficionados.
