INTRODUCCIÓN

Autor:
Diseño , construcción de caja y filtro pasivo: Angel L.Vicente
avf111@terra.es

Este proyecto tiene por objetivo la construcción de una caja de dimensiones respetables a un precio prácticamente imposible de encontrar en el mercado.
Obviamente para ello me he basado en transductores económicos, pero utilizando un 10 " de woofer. Asimismo estas cajas tienen por finalidad su aportación para suuso en pruebas ciegas empírica entre cajas acústicas y verificar si el precio que se paga es justificado o no.

Igualmente este par de cajas me han servido para practicar la chapa, la pintura, el diseño de filtro pasivo y la comparativa de musicalidad final.

Me he despreocupado totalmente del acabado final, ya que no era este el objetivo, sino simplemente la práctica.

MATERIALES Y PRECIOS

MATERIAL	PRECIO (euros)
2 Altavoces graves Beyma 10BR60	93.00
2 Altavoces medios Beyma 6B30/P	50.79
2 Altavoces agudos Monacor  DT-300	48.00
Tablero y medio DM 19 mm.	39.00
2 m2 chapa natural precompuesta Palo Santo	10.60
2 conectores traseros Monacor ST-960 GM	16.00
2 Tubos reflex 75mm. x 110m (AxP)Monacor  MBR-75	5.20
1 Bote Spray Negro Mate Expo Color	4.00
Barnices y lijas	4.00
Filtro	72.00
TOTAL (la pareja)	342.59  ( 57.000 pts.)

FILTRO PASIVO

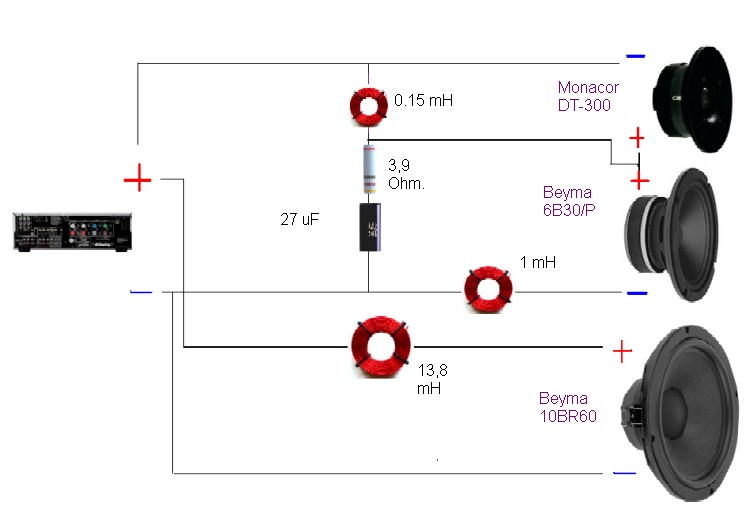

Es un filtro de 1er. orden
Este tipo de filtros por gentileza de
http://www.acoustic-reality.com/ar-sxo.htm
últimamente me está convenciendo, a tal punto que me suelo decidir por ellos
La facilidad constructiva y económica es evidente.
Se puede eliminar directamente el condensador de 27 uF, igualmente se puede jugar con valores menores de la bobina pequeña (0,15 mH) y con valores diferentes a la resistencia de 3,9 Ohm., cuestión probar y elegir la combinación más adecuada al gusto musical de cada uno. Es muy divertido jugar con estas combinaciones y observar como varia la puesta en escena musical dependiendo de estos cambios.

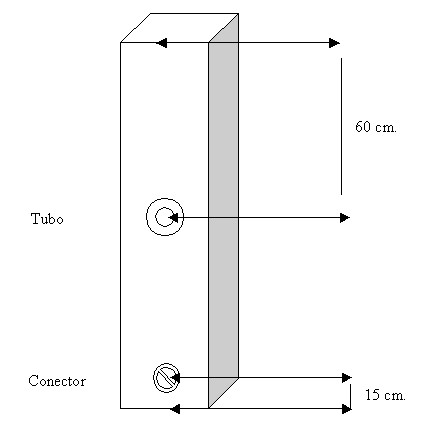

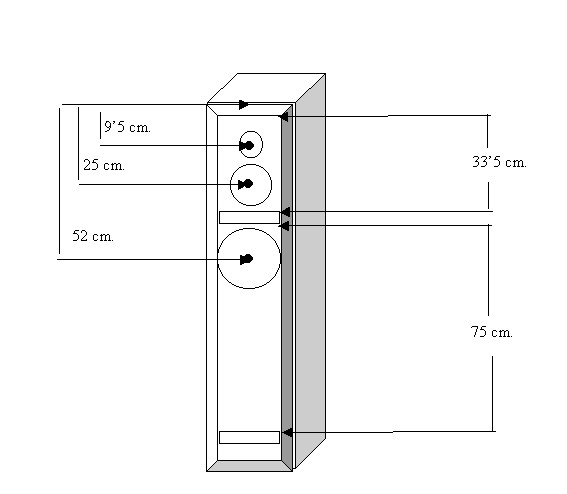

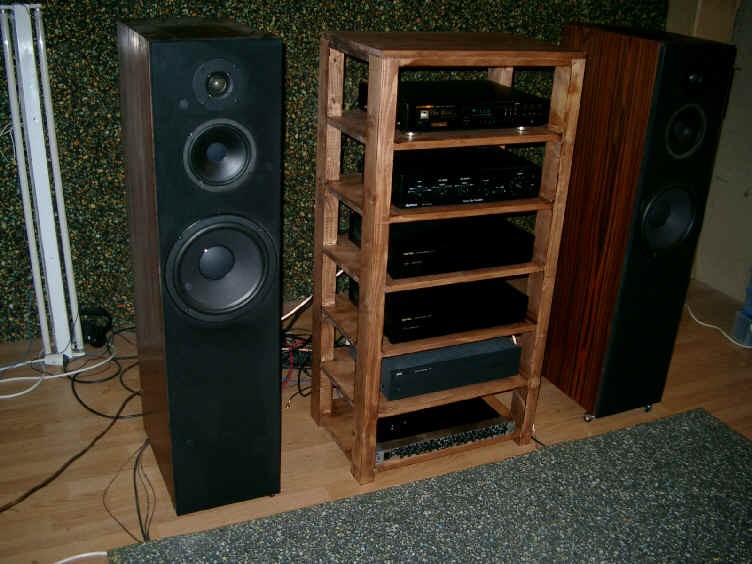

DISEÑO Y CONSTRUCCIÓN

Altura total:  1 metro 20 cm.
Anchura frontal:  28,5 cm.
Profundidad: 45 cm.



MADERAS
DM de 19 mm.

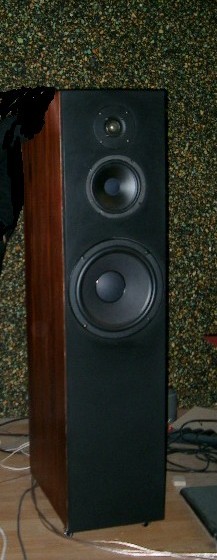

PINTURA FRONTAL
1ª capa tapaporos + tinte negro
2ª capa Spray Expo Color negro “MATE”

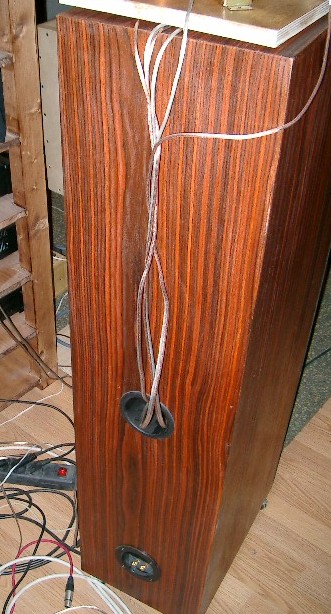

CHAPA
Lijado - tapa poros - lijado muy fino - varias capas de barniz al gusto

INTERIORES:
Una tabla interior de DM de 19 mm. para separar tweeter y medio del woofer
Una tabla interior para obtener un volumen aprox. de la caja de woofer de  90 litros
Guata por todo el interior de la caja tweeter/medio
Guata sólo alrededor de la caja del woofer

ESCUCHA y CONCLUSIÓN

Deja que sólo te aconsejen tus oídos. Sólo el hecho de crear el instrumento que te hará feliz escuchando música es todo un deleite.
Intenta hacer comparativas instantáneas con otras cajas cuando estés realizando tu proyecto
